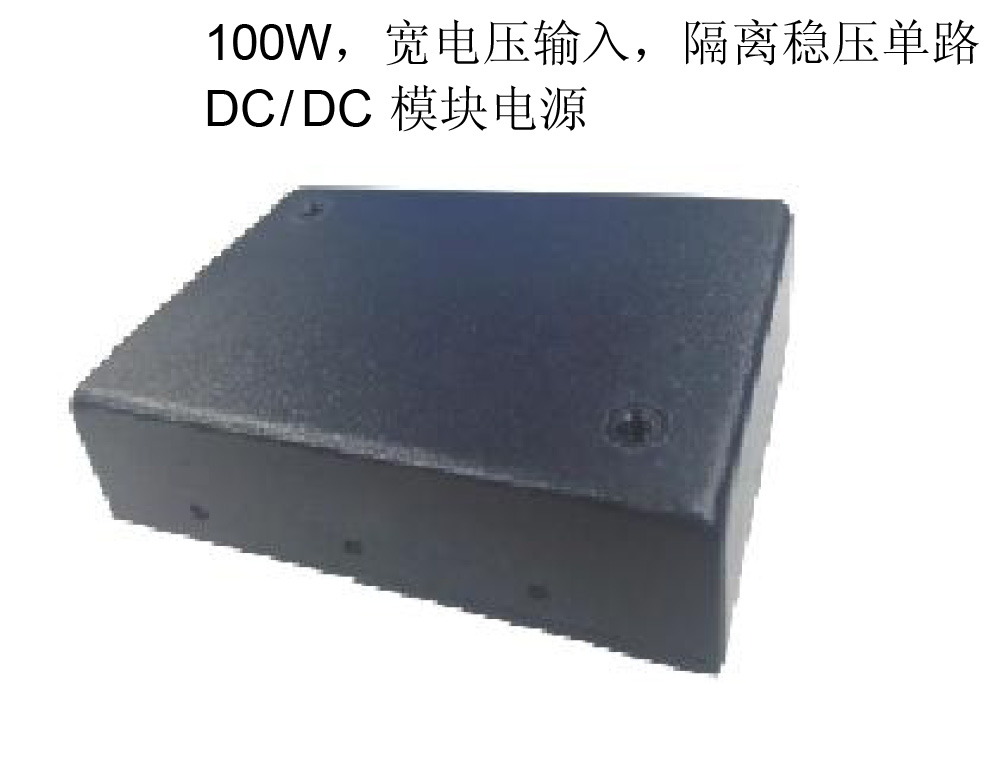

HSGS100W四分之一DC/DC说明书

产品特点

◆ 超宽输入电压范围（4:1）

◆ 效率高达 94%

◆ 隔离电压 2250VDC

◆ 输入欠压保护，输出短路、过流、过压、过温保护

◆ 工作温度范围:-40℃to+85℃

◆ 金属五面屏蔽封装

◆ 1/ 4 砖国际标准引脚方式

注意事项：

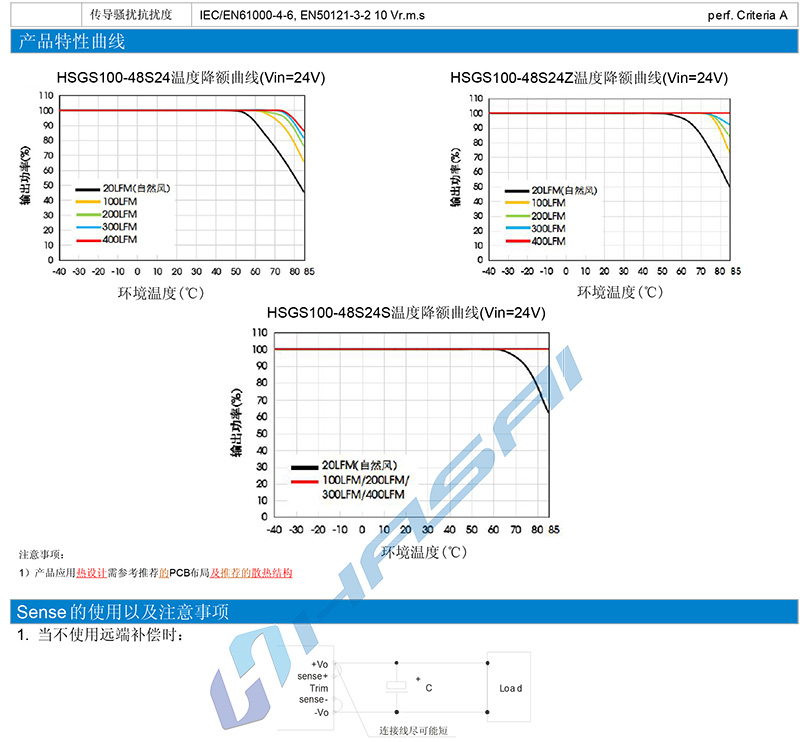

1) 当不使用远端补偿时，确保+Vo 与sense +，-Vo与sense -短接；

2) +Vo 与sense +，-Vo与sense -之间的连线尽可能短，并靠近端子。避免形成一个较大的回路面积，当噪声进入这个回路后，可能造成模块的不稳定。

2. 当使用远端补偿时：

注意事项：

1. 如果使用远端补偿的引线比较长时，可能导致输出电压不稳定，如果必须使用较长的远端补偿引线时请联系我司技术人员。

2. 如果使用远端补偿，请使用双绞线或者屏蔽线，并使引线尽可能短。

3. 在电源模块和负载之间请使用宽 PCB引线或粗线，并保持线路电压降应低于 0.3V。确保电源模块的输出电压保持在指定的范围内。

4. 引线的阻抗可能造成输出电压振荡或者较大纹波，使用之前请做好足够的评估。

设计参考

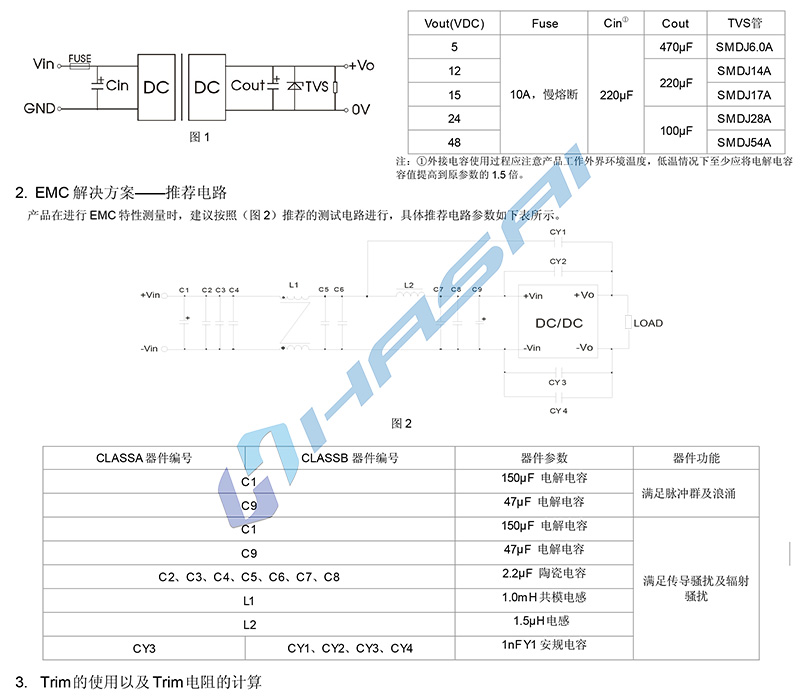

1. 应用电路

(1)产品测试及应用时，请按照（图 1）推荐的测试电路进行；至少保障外接一个电解电容 Cin（≥ 220µF），用于抑制输入端可能产生的浪涌电压。

(2)如果产品输入端并联瞬变能量较大的电路（如并联电机驱动电路），或会导致产品输入电压被拉低，此时关注产品输入电压的波动，建议适当增 大输入端电解电容 Cin 的容值，以保障输入端电压稳定，避免输入电压低于欠压保护点导致产品重复启动的情况。

(3)如果产品输出端为感性负载时（如继电器、电机），建议在容性负载规格内增大输出电容 Cout 容值，并增加TVS管，用以滤除电压尖峰。

(4)如需进一步减少输入输出纹波，可适当加大外接电容 Cin、Cout 容值或选用串联等效阻抗值小的外接电容，外接电容 Cout 容值不能大于产品的 Max.容性负载。

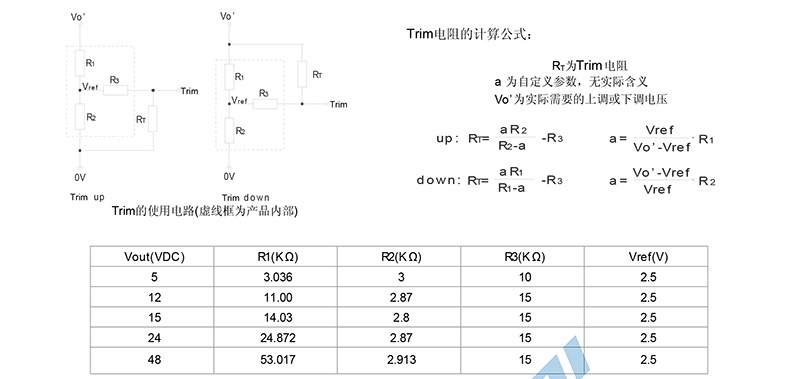

    当Trim功能下调使用时，如果RT电阻够选择过小或Trim和+Vo 引脚直接短接，使得下调后输出电压 Vo’＜0.9Vo，可能会导致产品 不可恢复的损坏。 Vout(VDC) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 5 3.036 3 10 2.5 12 11.00 2.87 15 2.5 15 14.03 2.8 15 2.5 24 24.872 2.87 15 2.5 48 53.017 2.913 15 2.5

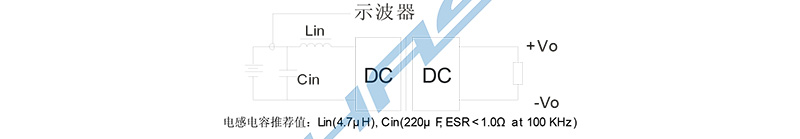

4. 反射纹波电流测试电路

5. 产品不支持输出并联升功率使用

6. 产品测试过程需保证输入端的电流满足启动电流要求，确保产品供电不出现欠功率状况
