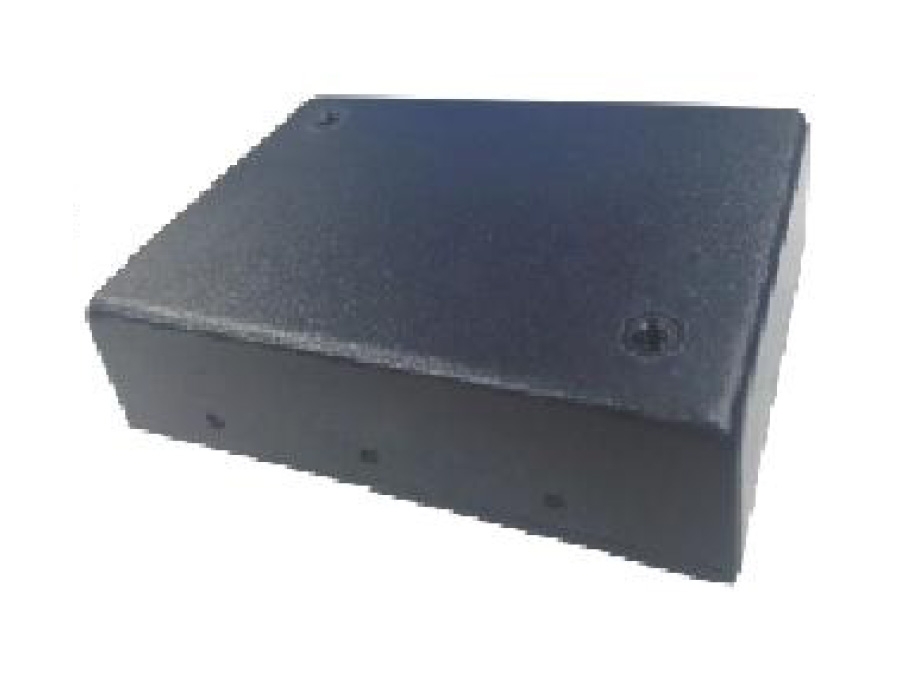

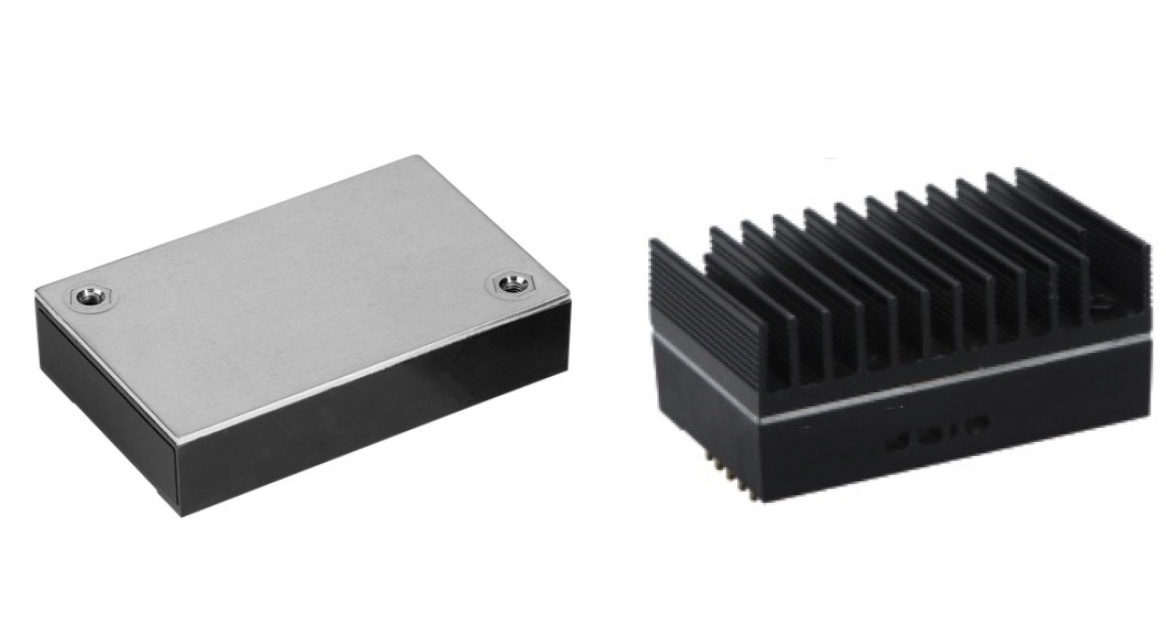

四分之一砖HSGS100WXXGC全国产电源

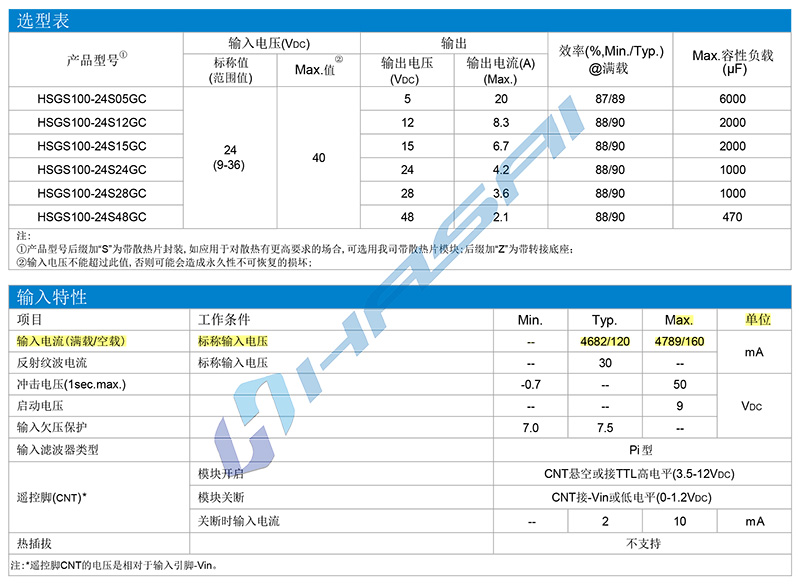

产品特性

◆元器件1 0 0%全国产

◆超宽输入电压范围(4:1)

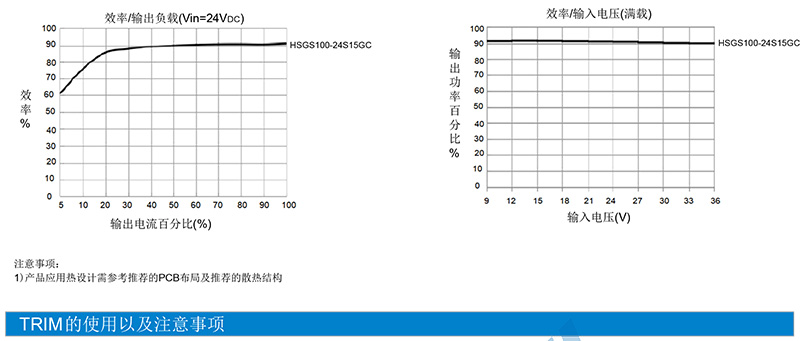

◆效率高达90%

◆隔离电压2250V

◆输入欠压保护,输出短路,过流,过压,过温保护

◆工作温度范围:-40℃ to +100℃

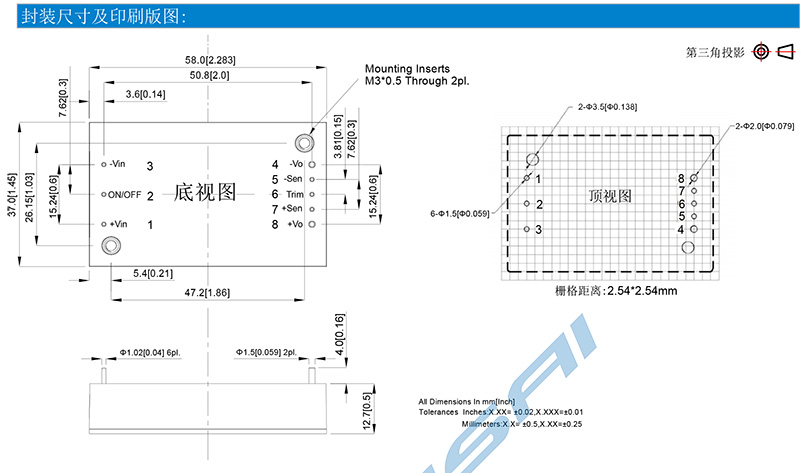

◆1/4砖国际标准引脚方式

◆叁年质保期

1.当不使用远端补偿时：

注意事项:

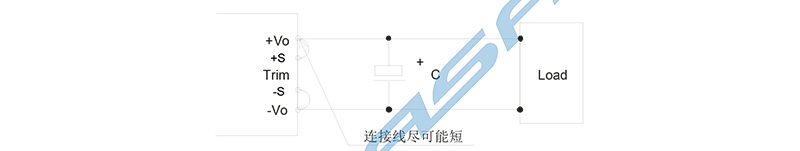

1)当不使用远端补偿时,确保+Vo与+S,-Vo与-S短接;

2)+Vo与+S,-Vo与-S之间的连线尽可能短,并靠近端子;避免形成一个较大的回路面积,当噪声进入这个回路后,可能造成模块的不稳定

2.当使用远端补偿时:

注意事项:

1.如果使用远端补偿的引线比较长时,可能导致输出电压不稳定,如果必须使用较长的远端补偿引线时请联系我司技术人员。

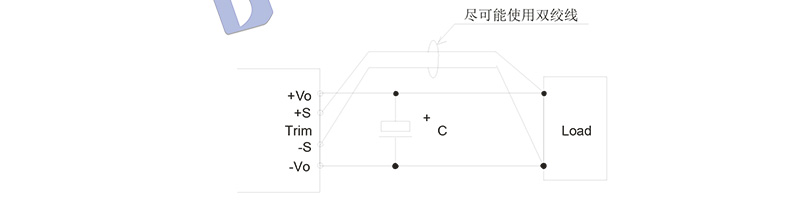

2.如果使用远端补偿,请使用双绞线或者屏蔽线,并使引线尽可能短。

3.在电源模块和负载之间请使用宽PCB引线或粗线,并保持线路电压降应低于0.3V;确保电源模块的输出电压保持在指定的范围内。

4.引线的阻抗可能造成输出电压振荡或者较大纹波,使用之前请做好足够的评估。

1.应用电路

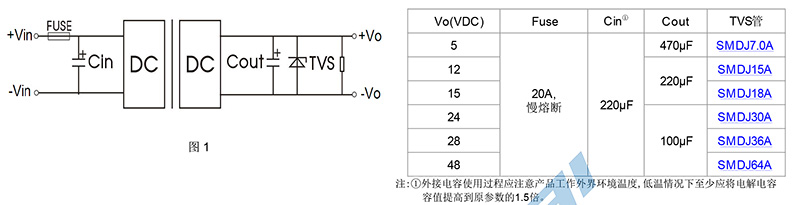

(1)产品测试及应用时,请按照(图1)推荐的测试电路进行;至少保障外接一个高分子聚合物电容Cin(≥220µF),用于抑制输入端可能产生的浪涌电压。

(2)如果产品输入端并联瞬变能量较大的电路(如并联电机驱动电路),或会导致产品输入电压被拉低,此时关注产品输入电压的波动,建议适当增 大输入端电解电容Cin的容值,以保障输入端电压稳定,避免输入电压低于欠压保护点导致产品重复启动的情况。

(3)如果产品输出端为感性负载时(如继电器,电机),建议在容性负载规格内增大输出电容Cout容值,并增加TVS管,用以滤除电压尖峰。

(4)如需进一步减少输入输出纹波,可适当加大外接电容Cin,Cout容值或选用串联等效阻抗值小的外接电容,外接电容Cout容值不能大于产品的Max.容性负载。

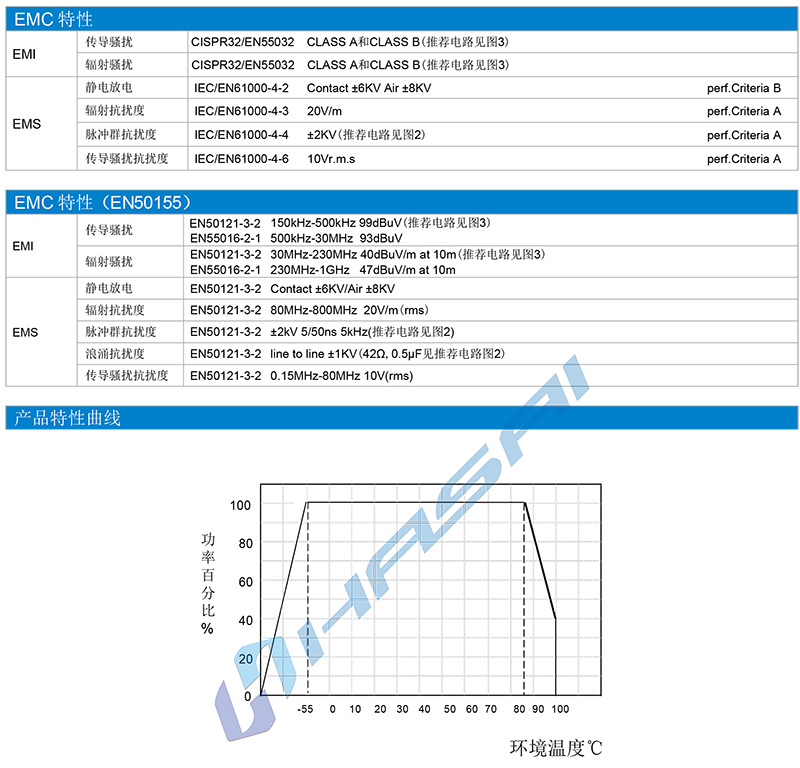

2.EMC解决方案——推荐电路

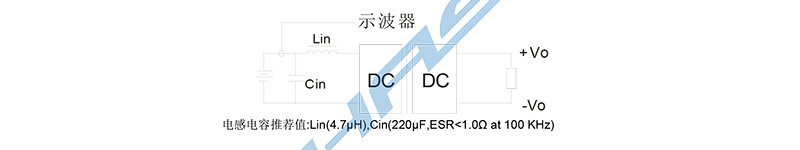

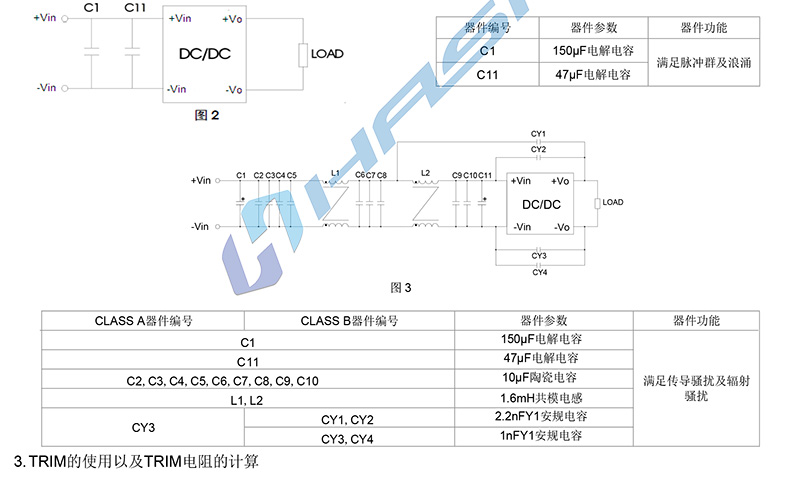

产品在进行EMC特性测量时,建议按照(图2)推荐的测试电路进行,具体推荐电路参数如下表所示。

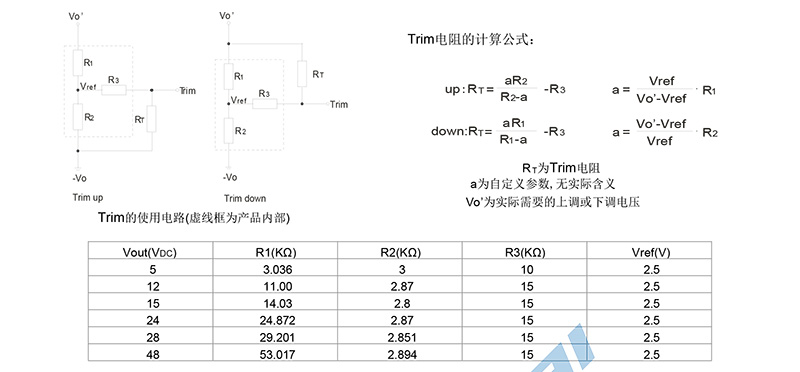

当Trim功能下调使用时,如果RT电阻够选择过小或Trim和+Vo引脚直接短接,使得下调后输出电压,可能会导致产品不可恢复的损坏

4.反射纹波电流测试电路

5.产品不支持输出并联升功率使用

6.产品测试过程需保证输入端的电流满足启动电流要求,确保产品供电不出现欠功率状况
