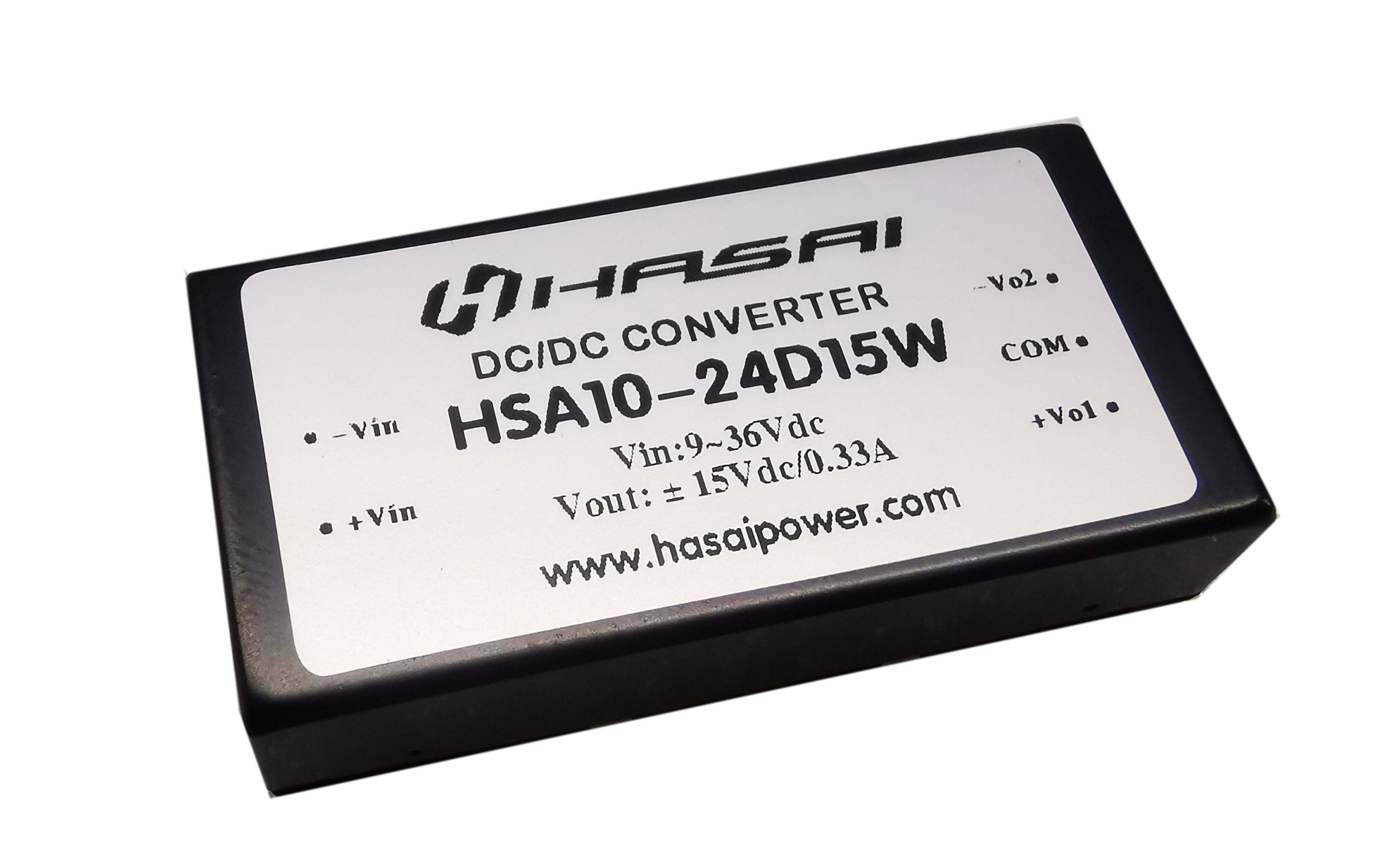

HSA10-16W 宽电压隔离稳压 DC/DC 系列

 典型性能

  可选超宽电压输入范围（4:1）

  输入欠压保护,输出短路,过流,过压保护

  高转换效率  工作温度范围-40～+85℃

  高开关频率、高可靠性、小体积

  可选远程遥控功能

  Z 转接底座具有输入防反接功能

 应用范围

  HSA10-16W 系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔 离的电源应用场合而设计。该产品适用于：

  a) 输入电源的电压变化范围 4:1

  b) 输入输出之间要求隔离电压≤1500VDC；

  c) 对输出电压稳定度和输出纹波噪声要求较高；

  在通信、电力、铁路、工业控制、新能源、物联网等行业广泛应用。

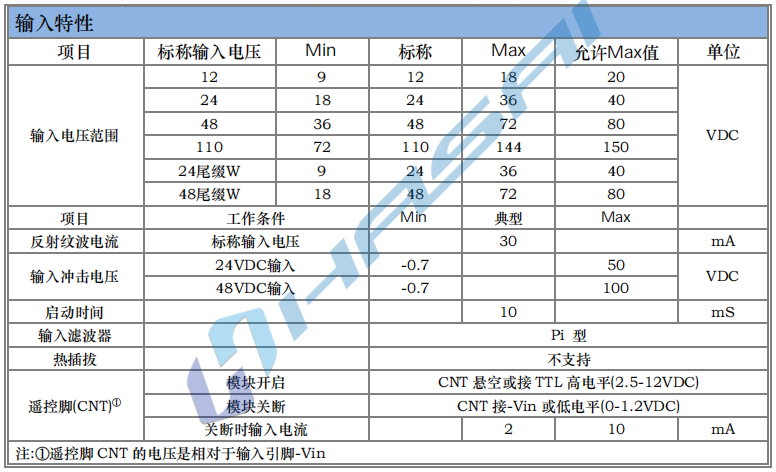

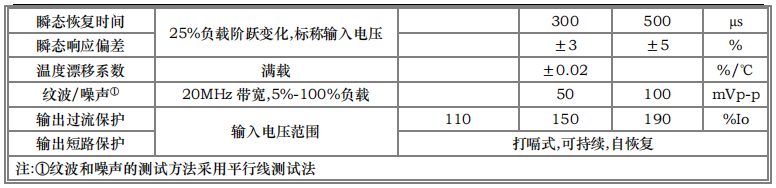

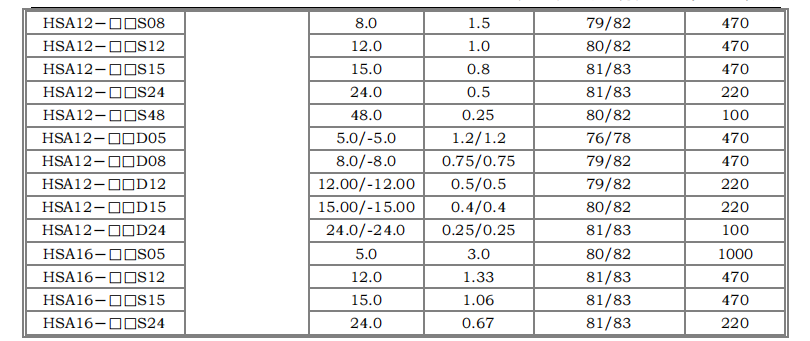

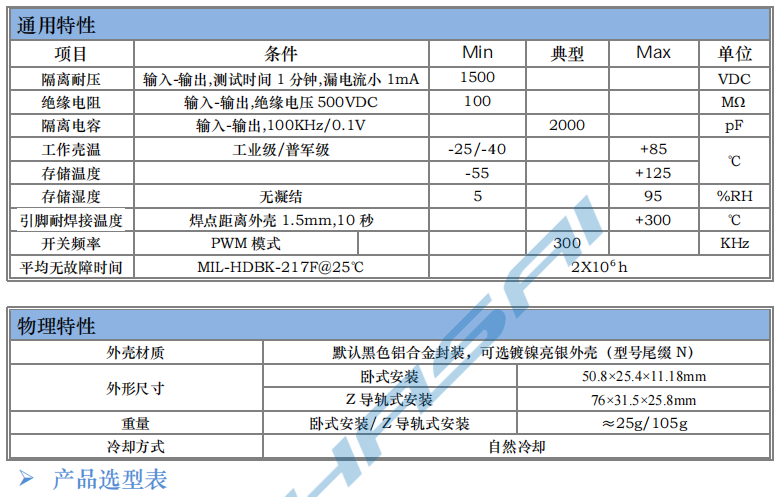

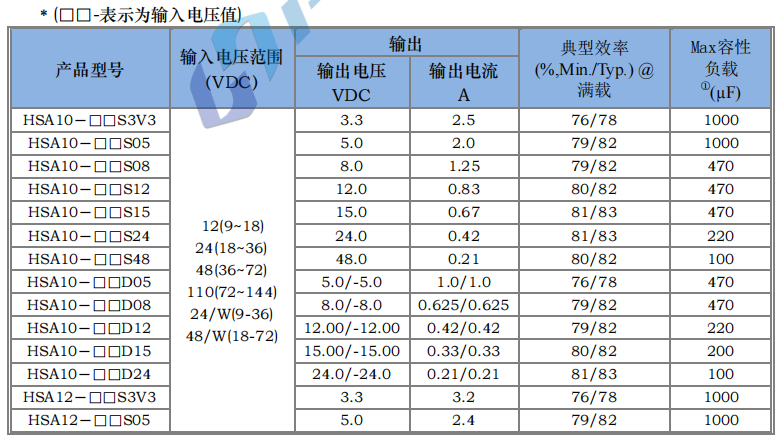

注：① 双路输出容性负载值相同一样 以上为典型系列产品型号，可根据输出电压.电流.功率的不同要求订制其它产品。

 设计参考

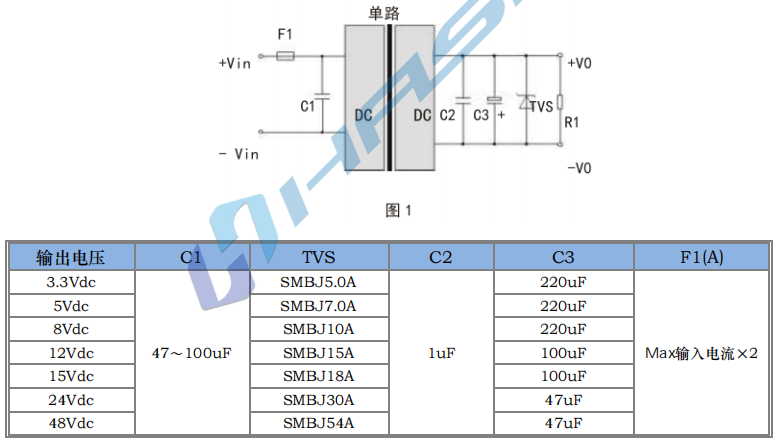

1. 应用电路 所有该系列的 DC/DC 转换器在出厂前,都是按照(图 1)推荐的测试电路进行测试。 若要求进一步减 少输入输出纹波,可将输入输出外接电容加大或选用串联等效阻抗值小的电容,但容值不能大于该产 品的Max容性负载。

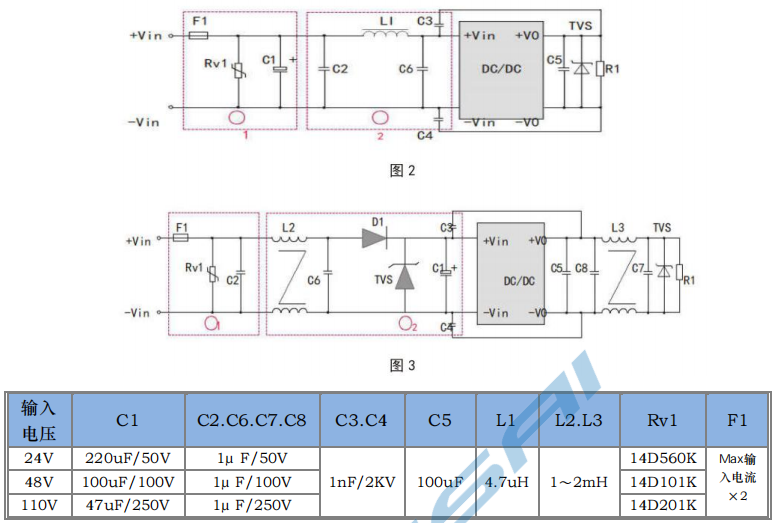

2. EMC 解决方案—推荐电路

注:

1、图 2 中和图 3 第 1 部分用于 EMS 测试；第 2 部分用于 EMI 传导滤波，可依据需求选择。

2、D1 耐压为Max输入电压 2 倍，电流为Max输入电流 3 倍，输入 TVS 瞬态抑制二极管耐压大于Most高输入电 压。

3 、输出 TVS 详见基本应用表。

4、产品不支持输出并联升功率使用

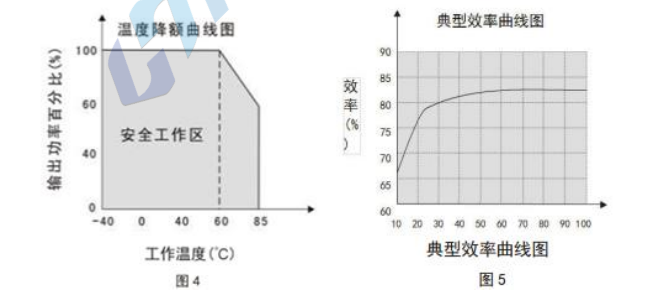

 产品特性曲线图

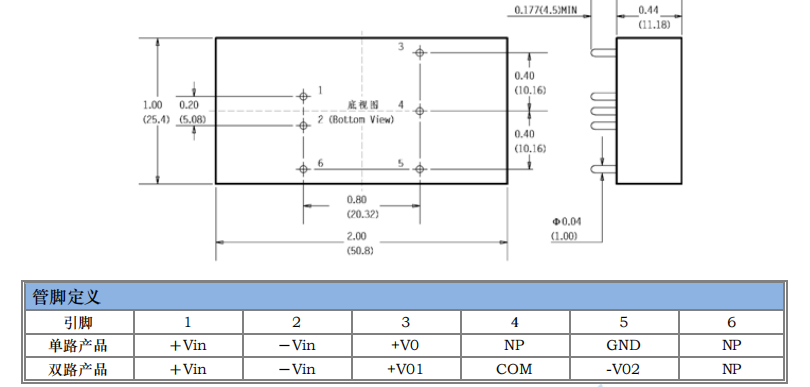

 外形尺寸及管脚图

 卧式封装长×宽×高（50.8×25.4×11.18mm）

注 1：NP 为无此管脚，6 脚可选 CNT 为遥控端

注 2: 标注单位：英寸/mm。

注 3：模块的管脚间距、管脚直径、安装定位尺寸公差按 GB／T1804-2000 f 级，其它外型尺寸公差按 GB／ T1804-2000 C 级标准执行。

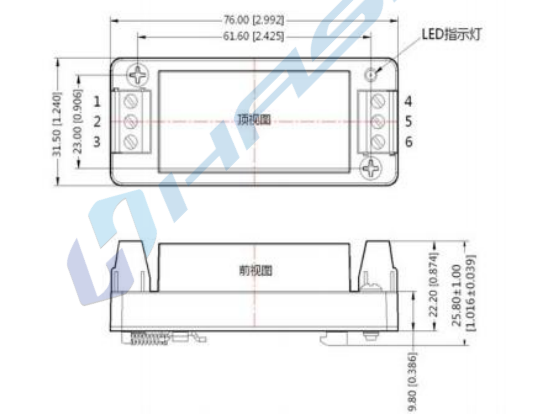

带底座安装（Z）封装尺寸:76×31.5×25.8mm

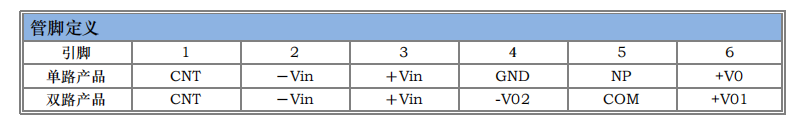

注 1：可选 CNT 为遥控端

注 2: 标注单位：mm/英寸。

注 3：导轨类型：TS35；接线线径：24-12AWG；紧固力矩：Max0.4N.m

附件资料浏览、下载
