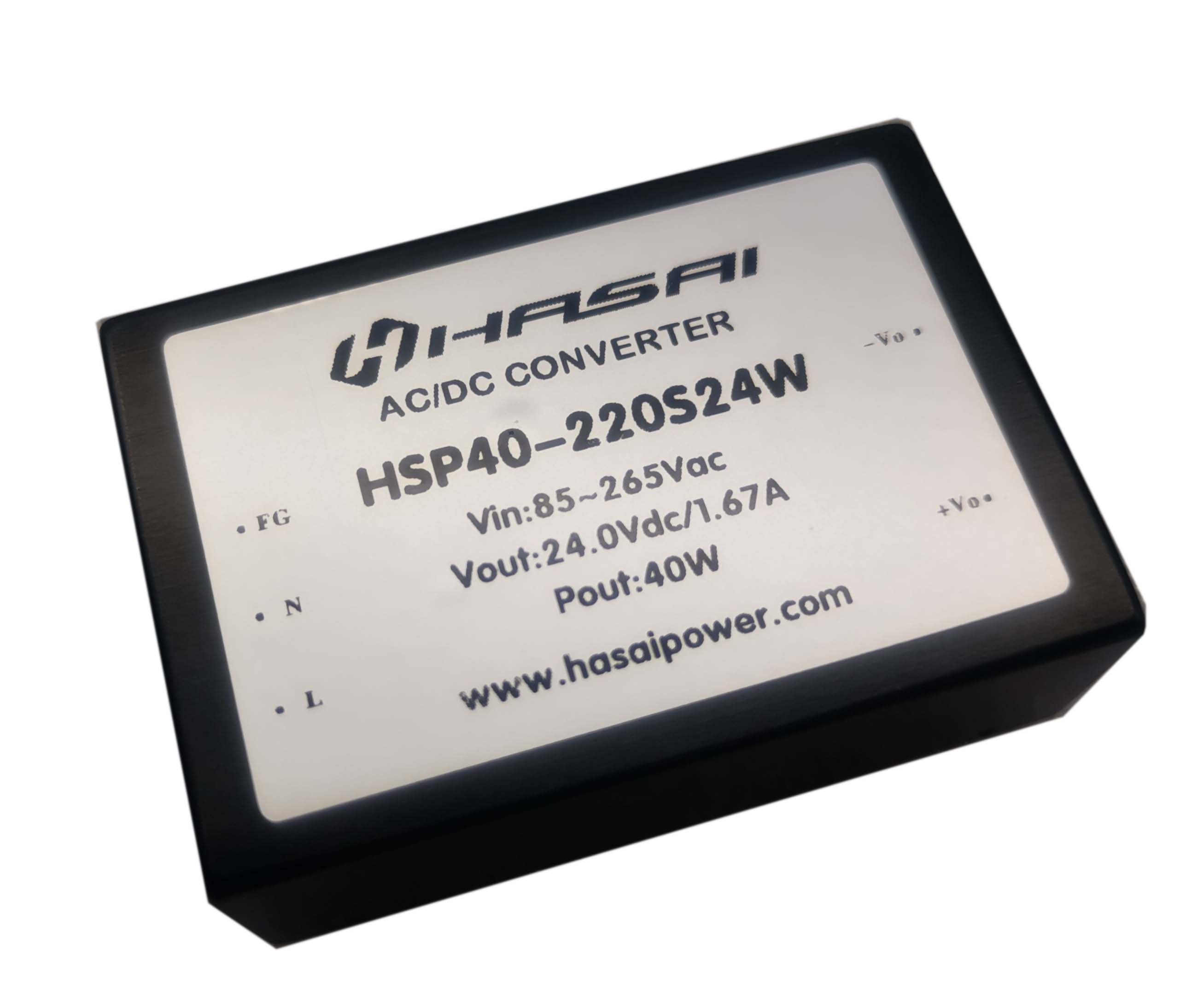

HSP20~40W 宽电压隔离稳压 AC/DC 系列

➢ Typ性能

     ➢ 高效率、高可靠性、小体积

     ➢ 可选单、双、叁路输出及共地、隔离方式

     ➢ 可选交/直流输入方式

     ➢ 高绝缘塑料封装/六面金属封装

     ➢ 宽电压输入范围

     ➢ 外形尺寸： 塑料壳 70×48×23.5mm

                           金属壳 72×50×23.5mm

                           卡轨式(Z):96.1*54*36.6mm

➢ 应用范围

• 此产品系列具有全球通用输入电压范围、交直流两用、高可靠性、高效率、低功耗、安全隔离、 抗干扰能力强等特点，尤其在电磁兼容方面表现优越，浪涌完全按照 IEC61000 标准达到 LEVEL 4，完全符合电力行业产品设计要求，低纹波噪声，高功率密度，输出短路、过流等多 重保护功能。该产品适用于：

      a) 输入电源的电压变化范围 85-265VAC；

      b) 输入输出之间要求隔离电压≤2500VAC；

      c) 对输出电压稳定度和输出纹波噪声要求较高；

• 在通信、电力、铁路、工业控制、新能源等行业广泛应用。

➢ 产品选型表

注：以上为Typ系列产品型号，可根据输出电压.电流.功率的不同要求订制其它产品。

➢ 设计参考

• 应用电路

应用电路外部器件推荐值

➢ 降额曲线图

➢ 外形尺寸及管脚图

• 卧式封装机械尺寸图

    注 1：20~30W 系列为塑壳封装，40W 系列为六面金属外壳封装

    注 2：NP 为无此管脚，TRIM 为输出电压调节端（单路输出产品可选）。

    注 3：模块的管脚间距、管脚直径、安装定位尺寸公差按 GB／T1804-2000 f 级，其它外型尺寸公差按 GB／ T1804-2000 C 级标准执行。

附件资料浏览、下载
