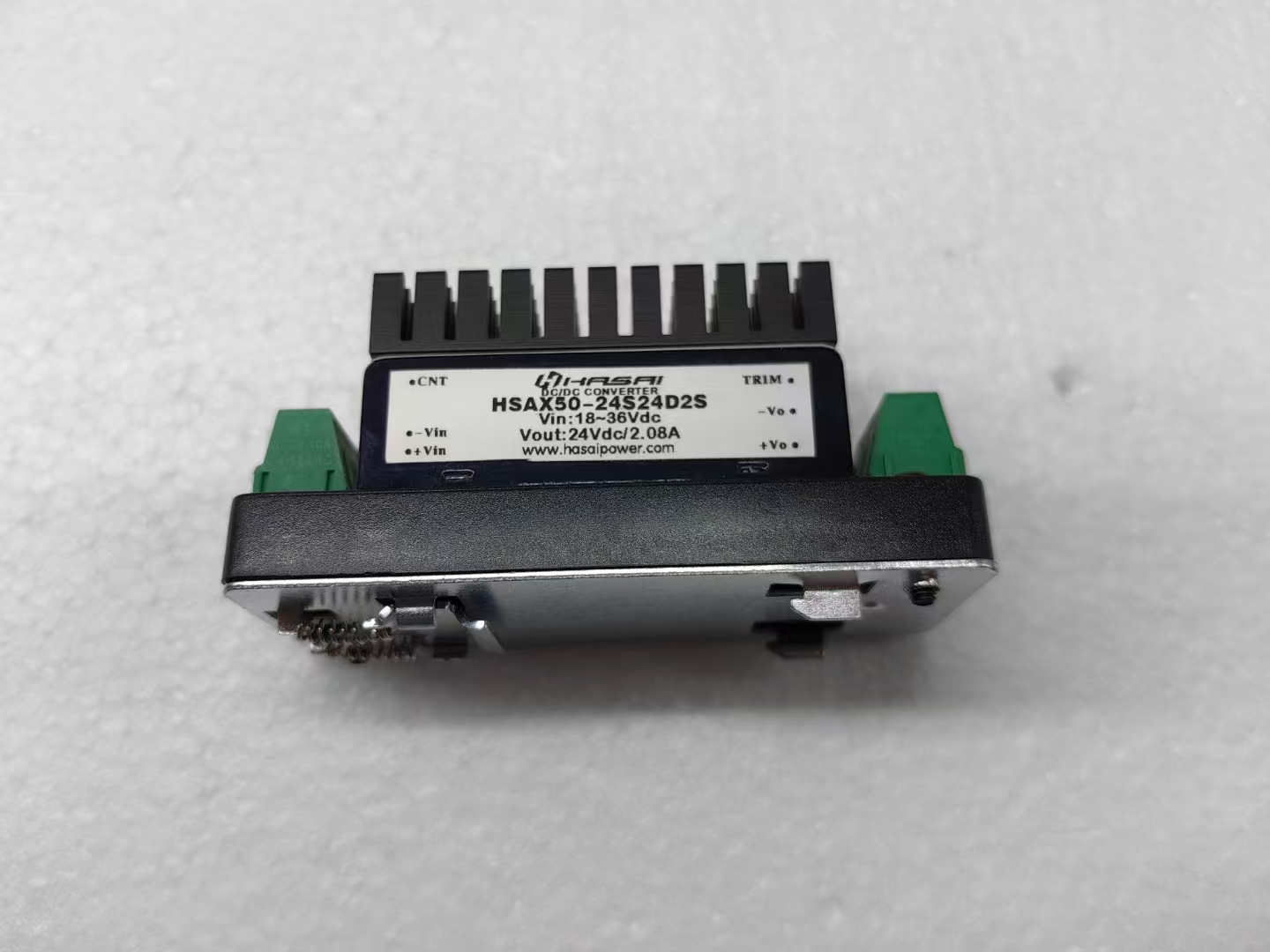

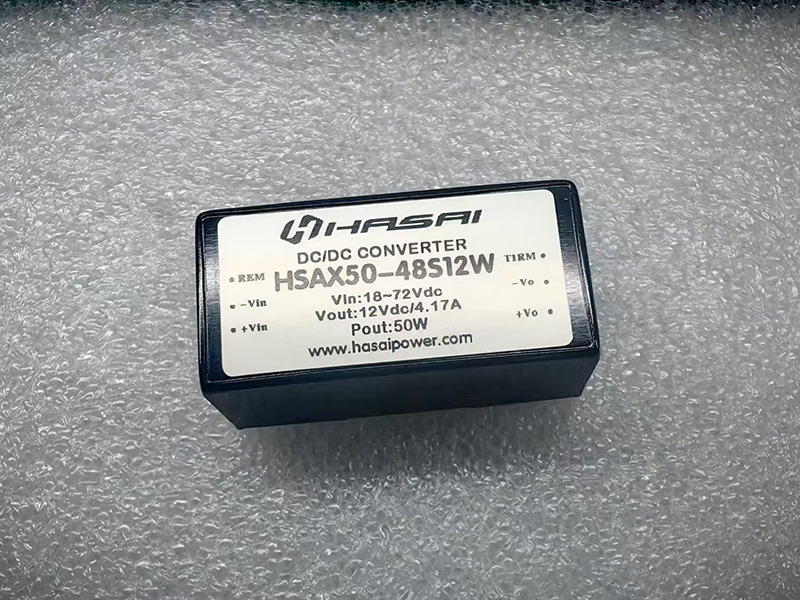

DCDC电源模块主要由开关电源电路、滤波电路、稳压电路等组成，具体如下：
开关电源电路：包括输入电磁干扰滤波器（EMI）、整流开关电源电路等。其核心是通过高速开关的MOSFET（场效应管），配合电感和电容，实现电压的升降。例如，BUCK电路用于降压，BOOST电路用于升压。
滤波电路：用于减少电源波动中的纹波和噪声。纹波指5MHz以下的低频段波动，噪声指5MHz以上的高频段波动。可通过增加滤波电容和磁珠来减少这些波动。
稳压电路：是DC电源模块中的重要组成部分，能够自动调节输出电压，以保持其稳定性。稳压电路会监测输出电压并调节电路中开关管的占空比，从而Max限度地降低开关管的功率损失，提高电源模块的效率。
其他电路：包括电感取值、开关频率控制、功耗管理、上电顺序控制等。例如，电感的取值越大，对纹波的衰减作用越强，但占用PCB面积较大；开关频率越高，电感和电容的值越小，但电源电路的功耗也越大，不利于EMI的抑制。
